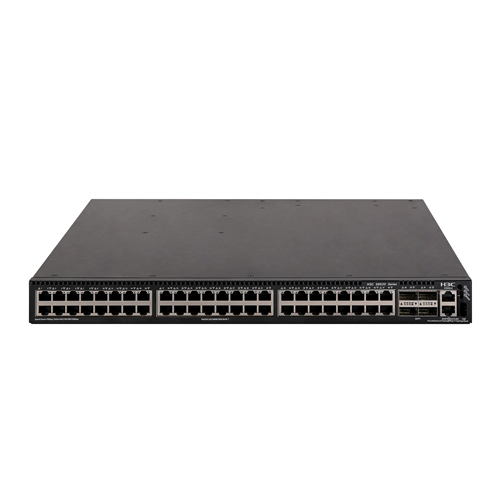

H3C S6520X-SI系列交换机是新华三技术有限公司(以下简称H3C公司)自主开发的三层万兆以太网交换机产品,是为要求具备高性能、且易于安装的网络环境而设计的智能型可网管交换机。
S6520X-SI系列以太网交换机提供10/100/1000/2.5G/5G/10GBase-T自适应以太网端口或10GE SFP+光口,并通过子卡可支持10GE电口、10GE SFP+光口、25G SFP28光口、40GE QSFP+、100G QSFP28光口。在企业网中,可以作为接入设备提供千兆/2.5G/5G/10G到桌面应用,或作为中小企业的核心;在城域网或者行业用户中,向下可以提供千兆/万兆接入最终用户或汇接低端交换机,向上可以通过万兆或40GE光纤或者链路聚合汇聚到核心交换机。
H3C S6520X-SI系列交换机目前包含以下型号:
H3C S6520X-18C-SI:16个1/10G SFP Plus端口,1个slot扩展插槽,两个电源插槽
H3C S6520X-26C-SI:24个1/10G SFP Plus端口,1个slot扩展插槽,两个电源插槽
H3C S6520X-16ST-SI:16个1/10G SFP Plus端口(2个Combo 1G/2.5G/5G/10G Base-T自适应以太网端口),两个电源插槽
H3C S6520X-24ST-SI:24个1/10G SFP Plus端口(2个Combo 1G/2.5G/5G/10G Base-T自适应以太网端口),两个电源插槽
H3C S6520X-26MC-UPWR-SI,24个1G/2.5G/5GBase-T(UPOE)端口,1个Slot,两个电源插槽
H3C S6520X-26MC -SI,24个1G/2.5G/5GBase-T端口,1个Slot,两个电源插槽
H3C S6520X-26XC-UPWR-SI,24个100M/1G/2.5G/5G/10G Base-T(UPOE)端口,1个Slot,两个电源插槽
H3C S6520X-54XC-UPWR-SI,48个100M/1G/2.5G/5G/10G Base-T(UPOE)端口,4个QSFP+接口,1个Slot,两个电源插槽
S6520X-SI系列系统特性
项目 | S6520X-18C-SI | S6520X-26C-SI | S6520X-26MC-SI | S6520X-16ST-SI | S6520X-24ST-SI | S6520X-26MC-UPWR-SI | S6520X-26XC-UPWR-SI | S6520X-54XC-UPWR-SI |
外形尺寸(宽×深×高)(单位:mm) | 440×360×43.6 | 440×360×43.6 | 440×360×43.6 | 440×360×43.6 | 440×360×43.6 | 440×460×43.6 | 440×460×43.6 | 440×460×43.6 |
满配重量 | ≤7kg | ≤7kg | ≤6.4kg | ≤7kg | ≤7kg | ≤8.7kg | ≤8.8kg | ≤10.0kg |
Console口 | 1个 | |||||||
管理用以太网口 | 1个 | |||||||
USB口 | 1个 | |||||||
MICRO USB口 | 1个 | |||||||
前面板业务端口描述 | 16个1/10G SFP Plus端口 | 24个1/10G SFP Plus端口 | 24个1G/2.5G/5GBase-T端口 | 16个1/10G SFP Plus端口(2个Combo 1G/2.5/5G/10G Base-T自适应以太网端口) | 24个1/10G SFP Plus端口(2个Combo 1G/2.5G/5G/10G Base-T自适应以太网端口) | 24个1G/2.5G/5GBase-T端口,支持UPOE供电 | 24个100M/1G/2.5G/5G/10G Base-T端口,支持UPOE供电 | 48个100M/1G/2.5G/5G/10G Base-T(UPOE)端口,4个QSFP+接口 |
扩展插槽 | 1个 | 无 | 1 | |||||
扩展板卡 | 8端口万兆SFP+光接口板卡 | 无 | 8端口万兆SFP+光接口板卡 | |||||
2端口40GE QSFP+光接口板卡 | 2端口40GE QSFP+光接口板卡 | |||||||
2端口25G SFP28以太网光接口模块 | 2端口25G SFP28以太网光接口模块 | |||||||
8端口 1/2.5/5G BASE-T以太网电接口模块 | 8端口 1/2.5/5G BASE-T以太网电接口模块 | |||||||
8端口 1/2.5/5/10G BASE-T 以太网电接口模块 | 8端口 1/2.5/5/10G BASE-T 以太网电接口模块 | |||||||
POE | PWR与HPWR款型均支持802.3at/POE+供电标准,UPWR款型支持802.3bt/POE++供电标准 | |||||||
输入电压 | 交流 | 额定电压范围:100V~240V,50/60Hz | ||||||
直流 | 额定电压范围:-48V~-60V | |||||||
功耗(静态) | AC:24W | AC:25W | AC:32W | AC:26W | AC:26W | 单AC:45W 双AC:56W | 单AC:39W 双AC:51W | 单AC:65W 双AC:74W |
DC:23W | DC:23W | DC:31W | DC:21W | DC:25W | 单DC:46W 双DC:67W | 单DC:40W 双DC:68W | 单DC:83W 双DC:65W | |
功耗(满负荷) | AC:96W | AC:110W | AC:130W | AC:57W | AC:70W | 单AC:1139W(POE 900W) 双AC:2428W(POE 2040W) | 单AC:1026W 双AC:2385W | 单AC:1054W 双AC:2333W |
DC:97W | DC:113W | DC:134W | DC:58W | DC:72W | 单DC:614W(POE 410W) 双DC:1219W(POE 960W) | 单DC:420W 双DC:1047W | 单DC:406W 双DC:1031W | |
工作环境温度 | -5ºC~45ºC | |||||||
工作环境相对湿度(非凝露) | 5%~95% | |||||||
交换容量 | 2.56Tbps/23.04Tbps | |||||||
包转发率 | 360Mpps | 480Mpps | 300Mpps | 240Mpps | 360Mpps | 300Mpps | 480Mpps | 1080Mpps |
横向虚拟化 | 支持IRF2智能弹性架构 支持分布式设备管理,分布式链路聚合,分布式弹性路由 支持通过标准以太网接口进行堆叠 支持本地堆叠和远程堆叠 支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制 | |||||||
链路聚合 | 支持10GE/40GE端口聚合 | 支持10GE端口聚合 | 支持10GE/40GE端口聚合 | |||||
支持静态聚合、动态聚合 | ||||||||
Jumbo Frame | 支持 | |||||||
MAC地址表 | 支持静态MAC地址 支持黑洞MAC地址 支持设置端口MAC地址学习最大个数 支持Openflow1.3.1 | |||||||
Openflow | ||||||||
VLAN | 支持基于端口的VLAN(4094个) 支持Default VLAN 支持QINQ 支持灵活QINQ 支持VLAN MAPPING 支持PVST+ 支持RPVST+ | |||||||
流量监控 | 支持SFLOW | |||||||
DHCP | DHCP Snooping DHCP Relay DHCP Server DHCP Snooping option82/DHCP Relay option82 | |||||||
ARP | 支持静态表项 支持免费ARP 支持标准代理ARP和本地代理ARP 支持Dynamic ARP Inspection 支持ARP anti-attack 支持ARP源抑制 支持ARP Detection功能(能够根据DHCP | |||||||
路由协议 | 支持IPv4、IPv6静态路由,RIP等三层动态路由协议 支持策略路由器; 支持RIP v1/2、RIPng 支持等价路由、VRRP、OSPFv1/v2、OSPF v3、BGP、ISIS等三层路由协议 | |||||||
IPV6特性 | 支持ND(Neighbor Discovery) 支持PMTU 支持 ICMP v6、Telnet v6、SFTP v6、SNMP v6、BFD v6、VRRP v3 支持IPv6 Portal 支持IPv6 tunnel | |||||||
组播协议 | 支持IGMP Snooping v2/v3 支持IGMP Snooping Fast-leave 支持IGMP Snooping Group-policy 支持PIM-SM,PIM-SSM 支持PIM snooping 支持MVRP 支持MFF 支持增强三层组播协议 | |||||||
零配置 | 支持DHCP auto-config及CWMP-TR069等零配置方式 | |||||||
广播/组播/单播风暴抑制 | 支持基于端口速率百分比的风暴抑制 支持基于pps的风暴抑制 支持基于bps的风暴抑制 | |||||||
二层环网协议 | 支持STP/RSTP/MSTP协议 支持STP Root Guard 支持BPDU Guard 支持ERPS以太环保护协议(G.8032) | |||||||
QoS/ACL | 支持对端口接收报文的速率和发送报文的速率进行限制 支持CAR功能 每个端口支持8个输出队列 支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR等多种模式 支持报文的802.1p和DSCP优先级重新标记 支持L2(Layer 2)~L4(Layer 支持时间段(Time Range) | |||||||
镜像 | 支持流镜像 支持N:N端口镜像 支持本地和远程端口镜像 支持ERSPAN | |||||||
安全特性 | 支持用户分级管理和口令保护 支持集中MAC认证 支持802.1X 支持storm constrain 支持AAA认证 支持RADIUS认证 支持HWTACACS 支持SSH 2.0 支持端口隔离 支持IP+MAC+端口绑定 支持IP Source Guard 支持HTTPs 支持SSL 支持PKI(Public Key Infrastructure,公钥基础设施) 支持CPU防护 | |||||||
加载与升级 | 支持XModem协议实现加载升级 支持FTP(File Transfer Protocol)加载升级 支持TFTP(Trivial File Transfer Protocol)加载升级 | |||||||
管理和维护 | 支持命令行接口(CLI)配置 支持Telnet远程配置 支持通过Console口配置 支持schedule job 支持ISSU 支持802.1AG及802.3AH 支持SNMP(Simple Network Management Protocol) 支持IMC网管系统 支持系统日志 支持分级告警 支持NTP 支持电源的告警功能 支持风扇、温度告警 支持调试信息输出 支持Ping、Tracert 支持Track 支持Telnet远程维护 支持USB进行文件上传和下载 |
