思科ISR4451-X/K9路由器介绍

来源:未知 时间:2021-05-10 11:38




   ISR4451-X的Cisco 4451集成服务路由器支持2个增强型服务模块(SM-X)插槽,可提供1 Gbps至2Gbps的总吞吐量。该路由器还支持两种DDRM,即数据平面和控制/服务平面,这使管理员可以轻松管理路由器。

快速规格

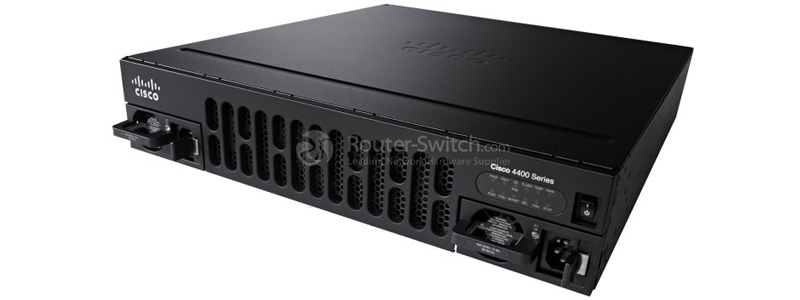

图1显示了Cisco ISR4451-X / K9的外观。





表1显示了快速规格。

产品代码

思科ISR4451-X / K9

总吞吐量

1 Gbps至2Gbps

板载WAN或LAN总共10/100/1000端口

4

基于RJ-45的端口

4

基于SFP的端口

4

增强型服务模块(SM-X)插槽

2

NIM(网络接口模块)插槽

3

板载ISC插槽

1个

DDRM(数据平面)

2 GB(默认)/ 2 GB(支持)

DDRM(控制/服务层)

4 GB(默认)/ 16 GB(支持)

快闪记忆体

8 GB(默认)/ 32 GB(支持)

电源选项

内部:AC,DC(路线图)和PoE

机架高度

2 RU

尺寸(高x宽x深)

88.9 x 438.15 x 469.9毫米

产品详情

图2显示了Cisco ISR4451-X / K9的前面板。



注意:

交流电源单元(PSU0)

路由器电源开/关开关

路由器风扇架

发光二极管

交流电源装置(PSU1)



·路由器风扇架隐藏在可移动挡板的后面。

·LED包括12个指示灯。

表2列出了LED的说明。

发光二极管

代表

颜色

描述

电源模块

电源设备(P0和P1)状态

绿色

PSU开启并正在供电。

琥珀色

PSU已打开,但有错误或处于故障状态。

电源已关闭。

GE POE

内部PoE子卡状态

绿色

已安装PSU并提供电源

琥珀色

已安装PSU,但处于故障状态。

电源关闭。

系统闪存状态

呈绿色闪烁

闪存卡/ eUSB闪存存在并且当前正在访问。

温度

温度状态

绿色常亮

系统中的所有温度传感器均在可接受的范围内。

琥珀色

系统中的一个或多个温度传感器超出可接受范围。

温度不受监控。

压水堆

系统电源

绿色

系统电源已打开并正常运行。

绿色闪烁

系统电源正在关闭中。

琥珀色

系统电源已打开,但低级初始化失败。

琥珀色闪烁

系统电源已打开,但是系统无法恢复原状。

系统电源关闭。

POE提升

以太网供电升压模式

绿色

已安装两个PoE电源,它们以升压模式工作。

这可能意味着以下之一:

·未安装PoE电源模块。

·安装了一个PoE PSU。

·已安装两个PoE PSU,它们以冗余模式运行。

ISC

ISC插槽状态

绿色

存在并启用了PVDM4。

琥珀色

初始化错误。

不存在。

风扇

风扇状态

绿色

所有风扇都在运转。

琥珀色

一名风扇停止工作。

琥珀色闪烁

两个或多个风扇停止工作,或者风扇托盘已卸下。

风扇不受监视。

统计

系统状态

绿色常亮

系统运行正常。

琥珀色闪烁

BIOS / Rommon正在启动。

琥珀色

BIOS / Rommon已完成引导,并且系统已在Rommon提示符下或正在引导平台软件。

系统未重置,或无法加载BIOS映像。

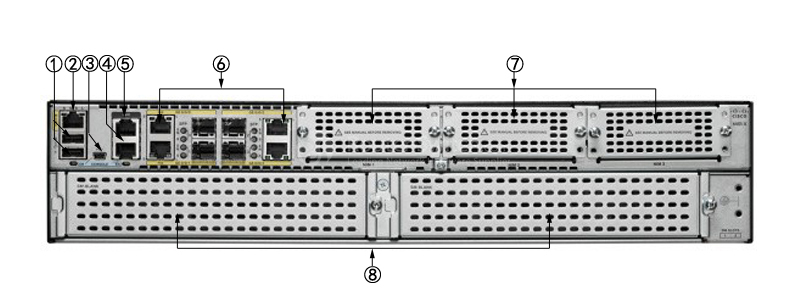

图3显示了Cisco ISR4451-X / K9的后面板。



注意:

USB Type A端口

辅助端口

GE管理口

GE港口

USB B型迷你端口

NIM插槽

控制台端口

SM-X插槽

·NIM支持2个单宽或1个双宽。

·GE端口包括4个RJ45端口和4个SFP端口。

模块,卡,许可证和配件

Cisco ISR4451-X / K9是Cisco 4000系列路由器之一,它支持新的模块和卡插槽,例如NIM,ISC等。此外,Cisco ISR4451-X / K9可以通过许可证进行升级。

表3列出了一些推荐的模块,卡,许可证和多条电缆。

物品

楷模

说明

控制台电缆和辅助电缆

CAB-AUX-RJ45

带有RJ45和DB25M的Cisco CAB-AUX-RJ45辅助电缆8英尺

CAB-ETH-S-RJ45

思科路由器电缆CAB-ETH-S-RJ45

驾驶室控制台-RJ45

带有RJ45和DB9F的Cisco CAB-CONSOLE-RJ45控制台电缆6英尺

驾驶室控制台

Cisco CAB-CONSOLE-USB控制台电缆6英尺,带USB Type A和mini-B

执照

L-SL-44-APP-K9 =

Cisco ISR 4431/4451 AppX许可证L-SL-44-APP-K9 =带有WAAS / vWAAS 1300/2500 conns RTU

网络接口模块

NIM-1MFT-T1 / E1

思科第四代Multiflex中继语音和WAN网络接口模块

NIM-2CE1T1-PRI

思科Multiflex Trunk语音和WAN网络接口模块

NIM-4E / M

模拟语音网络接口卡(耳和口)

NIM-2FXS

思科模拟语音网络接口卡NIM-2FXS

NIM-2FXS / 4FXO

思科模拟语音网络接口卡NIM-2FXS / 4FXO

NIM-8MFT-T1 / E1

思科第四代Multiflex中继语音和WAN网络接口模块

板载GE端口的SFP

GLC-SX-MMD

思科GLC-SX-MMD 1000BASE-SX SFP收发器模块,MMF,850nm,DOM

GLC-LH-SMD

思科GLC-LH-SMD 1000BASE-LX / LH SFP收发器模块,MMF / SMF,1310nm,DOM

GLC-ZX-SMD

思科GLC-ZX-SMD 1000BASE-ZX SFP收发器模块,SMF,1550nm,DOM

比较同类商品

技术指标

ISR4461 / K9

ISR4451-X / K9

ISR4431 / K9

ISR4351 / K9

ISR4331 / K9

ISR4321 / K9

ISR4221 / K9

总吞吐量

1.5Gbps的

1 Gbps至

2 Gbps

500 Mbps至

1 Gbps

200 Mbps至

400 Mbps

100 Mbps至

300 Mbps

50 Mbps至

100 Mbps的

35 Mbps至75 Mbps

板载WAN或LAN总共10/100/1000端口

4

4

4

3

3

2

2

基于RJ-45的端口

4

4

4

3

2

2

2

基于SFP的端口

4

4

4

3

2

1个

1个

增强型服务模块插槽

3

2

0

2

1个

0

0

双宽服务模块插槽

2

1(假设未安装单宽SM-X模块)

0

1(假设未安装单宽SM-X模块)

0

0

0

NIM插槽

3

3

3

3

2

2

2

OIR(所有I / O模块)

没有

板载ISC插槽

1个

1个

1个

1个

1个

1个

没有

ISR4451-X / K9规格

思科ISR4451-X / K9规格

总吞吐量

1 Gbps至2Gbps

板载WAN或LAN总共10/100/1000端口

4

基于RJ-45的端口

4

基于SFP的端口

4

增强型服务模块插槽

2

双宽服务模块插槽

1(假设未安装单宽SM-X模块)

NIM插槽

3

OIR(所有I / O模块)

板载ISC插槽

1个

默认内存双倍数据速率3(DDR3)纠错码(ECC)DRAM

(组合控制/服务/数据平面)

不适用

支持内存DDR3 ECC DRAM(组合控制/服务/数据平面)

不适用

默认内存DDR3 ECC DRAM(数据平面)

2 GB

支持内存DDR3 ECC DRAM(数据平面)

2 GB

默认内存DDR3 ECC DRAM(控制/服务层)

4GB

支持内存DDR3 ECC DRAM(控制/服务层)

16 GB

默认闪存

8 GB

支持闪存

32 GB

外部USB 2.0插槽(A型)

2

USB控制台端口-B型迷你(较高115.2 kbps)

1个

串行控制台端口-RJ45(较高115.2 kbps)

1个

串行辅助端口-RJ45  (较高115.2 kbps)

1个

电源选项

内部:AC,DC和PoE

冗余电源

内部:AC,DC和PoE

交流输入电压

100至240 VAC自动量程

交流输入频率

47至63 Hz

交流输入电流范围,交流电源

7.1至3.0A

交流输入浪涌电流

<50安

典型功率(无模块)(瓦)

158

交流电源的支持功率(瓦)

450(无PoE)

PoE电源的支持功率(仅平台)(瓦)

1000个,带PoE冗余

具有PoE增强功能的1450无冗余

PoE电源可提供的支持端点PoE功率(瓦)

500 W,可选冗余

具有PoE增强功能的支持端点PoE功率容量(瓦)

950 W无冗余
