ASR1001-X 概述
Cisco ASR 1000-X 专为高端企业、数据中心、服务提供商边缘网络设计,以处理通过网络的爆炸性流量。它仅支持软件冗余,基于四核 2.13GHz 处理器,4GB 内存,8GB 闪存,1 个 SPA 托架,SPA 接口处理器 10 (SIP10)。
此 ASR1001-X 与 ASR1001-X= 类似。ASR1001-X= 是备用的。
快速规格

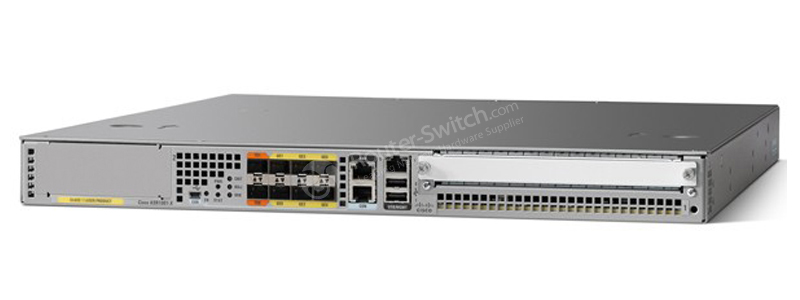

图 1 显示了 Cisco ASR 1001-X 的外观。
表 1 显示了快速规格。
产品代码 |
思科 ASR 1001-X |
机架高度 |
1RU |
系统带宽 |
2.5G(默认)/5G、10G、20G(升级) |
路由器处理器 (RP) |
四核 2.13Ghz 处理器 |
内置千兆以太网端口 |
6 个 SFP 端口,2 个 SFP+ 端口 |
冗余 |
软件(许可证单独购买) |
SIP 和以太网线卡 |
集成在机箱中;不可升级 |
基于嵌入式硬件的加密 |
高达 8 Gbps 的加密支持吞吐量 |
机架式安装 |
19寸 |
内存 |
8GB |
闪存 |
8GB |
共享端口适配器 |
1个SPA槽 |
外部 USB 闪存 |
1-GB USB 闪存支持 |
产品详情

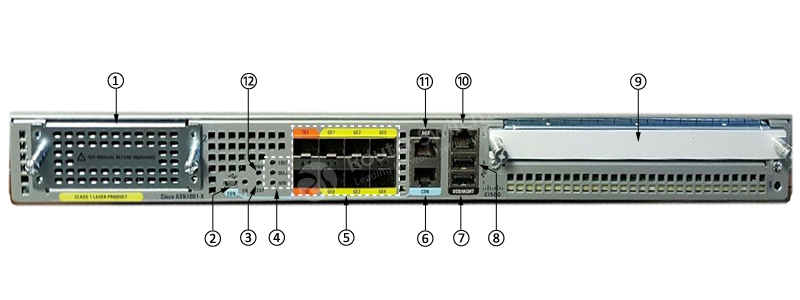

图 2 显示了 Cisco ASR 1001-X 的前面板。
笔记:
① NIM 插槽
② CON—一个迷你eUSB端口
③ STAT——状态指示灯
④ CRIT LED——严重报警指示灯;MAJ LED——主要告警指示;MIN LED—次要报警指示器
⑤ 6 个 SFP 端口,2 个 SFP+ 端口
⑥ CON—一个 RJ-45/RS-232 兼容控制台端口
⑦ USB 端口 1
⑧ USB 端口 0
⑨共享端口适配器插槽
⑩ MGMT——一个 RJ-45 10/100/1000 管理以太网端口。
? AUX—一个RJ-45/RS-232兼容的辅助端口
? PWR—电源指示灯
·内置6个1GE SFP-only接口(不支持SFP+),2个内置10GE SFP+接口(仅支持10GE速率)
表 2 显示了一些 LED 的说明。
发光二极管 |
颜色 |
描述 |
压水堆 (力量) |
纯绿色 |
所有电源要求均在规格范围内。 |
离开 |
路由器处于待机模式。 |
|
统计数据 (系统 地位) |
纯绿色 |
Cisco IOSD 和其他所需进程已成功加载并正在运行。 |
黄色的 |
ROMMON 正在运行(包括 RP 软件的永久故障)或进程管理器已宣布关键 RP 进程(包括 IOSD)已停止。用户可以登录进行恢复。 |
|
红色的 |
在系统故障或上电期间发生。 |
|
暴击率 (批判的) |
纯红色 |
用作关键警报指示器。在引导过程中,LED 也是稳定的红色。 |
少校 (主要的) |
纯红色 |
主要报警指示器。 |
最小值 (次要的) |
琥珀色 |
次要报警指示器。 |

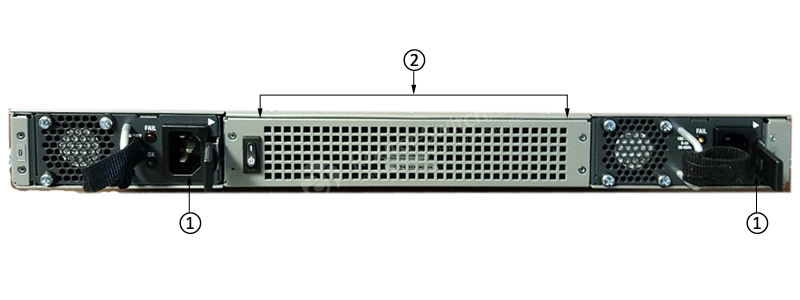

图 3 显示了 ASR1001-X 的后面板。
笔记:
① 两个电源,可以是两个交流电源,也可以是两个直流电源,从路由器背面接入,支持热插拔。
② 四个内部风扇将冷却空气吸入机箱并流过内部组件,以保持可接受的工作温度。
配置
ASR1001-X 需要配置一些模块和附件才能正常运行。
表 3 显示了推荐的配置。
项目 |
数量 |
说明 |
ASR1001-X-PWR-AC |
2个 |
思科 ASR1001-X 交流电源 |
CAB-L620P-C13-US |
2个 |
电源线,250VAC,15A,NEMA L6-20 至 C13,美国 |
SASR1K1XU-313S |
1个 |
Cisco ASR1001-X IOS XE 通用 – 无加密 |
空白 |
1个 |
Cisco ISR 4400 上 NIM 插槽的空白面板 |
空白 |
1个 |
常规 SPA 的空白封面 |
M-ASR1001X-8GB |
1个 |
思科 ASR1001-X 8GB 内存 |
ASR1K-其他 |
1个 |
ASE1K-仅用于企业或 SP-Tracking 的其他应用程序 |
L-SLASR1-IPB= |
1个 |
Cisco ASR1001 许可证 L-SLASR1-IPB= Cisco ASR 1000 IP BASE E-Delivery PAK |
ASR1001-X 规格
ASR1001-X 规格 |
|
物理规格 注:深度适用于机箱边到边的尺寸,不包括卡把手、电源把手和电缆管理支架等突出部分。 有关其他详细信息,请参阅适用的硬件安装指南。 |
高度:1.71 英寸(43.43 毫米) 宽度:17.3 英寸(439.42 毫米) 深度:18.17 英寸(461.5 毫米) 重量: ● 25 磅(11.35 千克)满载 注意:Cisco ASR 1001-X 路由器集成了路由处理器、ESP 和 SIP。 |
默认内存 |
路由处理器、ESP 和 SIP 共享 8 GB DRAM |
支持的 SIP 或以太网线卡数量 |
集成在机箱中 |
共享端口适配器 |
1 个单高 SPA 插槽 |
以太网端口适配器 |
不适用 |
思科 ASR 1000 系列 ESP |
集成在机箱中 |
路由处理器 |
集成在机箱中:带四核处理器的 Cisco ASR 1001-X 系列路由处理器 |
冗余 |
软件:是的 |
内置千兆以太网端口 |
是:6 个千兆位以太网小型可插拔 (SFP) 端口 |
内置 10G 以太网端口 |
是:两个 10 Gb 以太网小型可插拔 (SFP+) 端口 注意:内置 10 GB 端口不能降低到 1 GB 速度。 |
网络接口模块 |
是的 |
思科 ASR 1000 系列 |
思科 ASR 1001-X |
ESP支持 |
Cisco ASR 1000 系列 2.5-Gbps ESP(默认) 可通过软件激活的功能许可证升级到 5、10 或 20 Gbps |
ESP带宽 |
2.5 至 20 Gbps |
ESP记忆 |
在路由处理器上共享相同的控制内存 |
SIP 和以太网线路卡 |
集成在机箱中;不可升级 |
基于嵌入式硬件的加密 |
是:高达 8 Gbps 的加密支持吞吐量 |
最低 Cisco IOS XE 软件版本 |
Cisco IOS XE 软件版本 3.12.0 |
机架式安装 |
是:19 英寸 |
壁挂式安装 |
不 |
外部 USB 闪存 |
1-GB USB 闪存支持 |
冗余电源 |
是:默认双电源;可选择交流或直流电源 注意:不支持混合使用一个交流电源和一个直流电源。 |
电源输入 |
全球交流输入范围(85 至 264 VAC) 全球范围的直流 (-40 至 -72V;标称 48V) |
能量消耗 |
● 最大(直流):242W ● 最大(交流):250W ● 最大(输出):250W |
空气流动 |
从前到后 |
工作温度(标称) |
32 至 104°F |
工作温度(短期) |
32 至 122°F |
工作湿度(标称)(相对湿度) |
10 至 85% |
工作湿度(短期) |
5 至 90% |
储存温度 |
-40 至 150°F (-40 至 70°C) |
储存湿度(相对湿度) |
5 至 95% |
工作海拔 |
-500 至 10,000 英尺 |
网络设备构建标准 (NEBS) |
GR-1089 和 GR-63(进行中) |
电磁兼容标准 |
● FCC 47 CFR 第 15 部分 A 类 ● VCCI A 类 ● AS/NSZ A 类 ● ICES-003 A级 ● EN55022/CISPR 22 信息技术设备 (排放) ● EN55024/CISPR 24 信息技术设备 (免疫) ● EN300 386 电信网络设备 ● (电磁兼容性) ● EN50082-1/EN61000-6-1通用抗扰度标准 |
安全标准 |
UL60950-1 CSA C22.2 第 60950-1-03 号 EN 60950-1 IEC 60950-1
|
