视频监控传输的6种解决方案

     我们知道我们的安全需要视频监控系统,但是您知道如何使这些IP摄像机,NVR,DVR,网络电缆等相互连接吗?

  在本文中,您将学习6种视频监视传输方式。

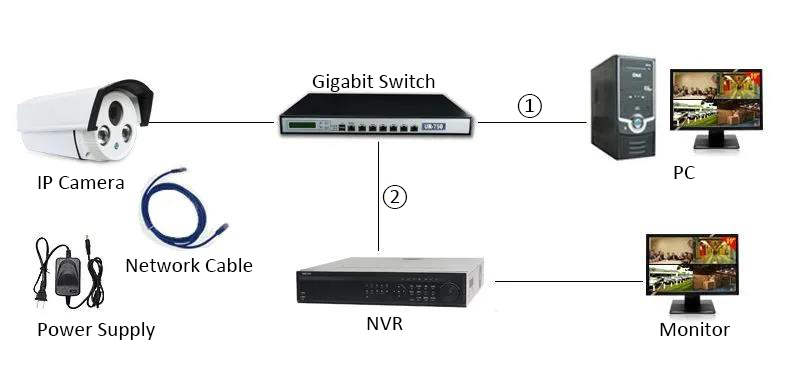

  1.传统方式,由网络摄像机+电源+网络电缆组成

  如果是集成布线,则必须同时放置电源线和网络电缆。附近也可以使用220V AC电源,这样可以节省电源线。这里没有讨论它的优缺点。为每个IP摄像机供电。还有另一根网络电缆用于将网络数据传输到网络硬盘录像机NVR。



1-传统方式

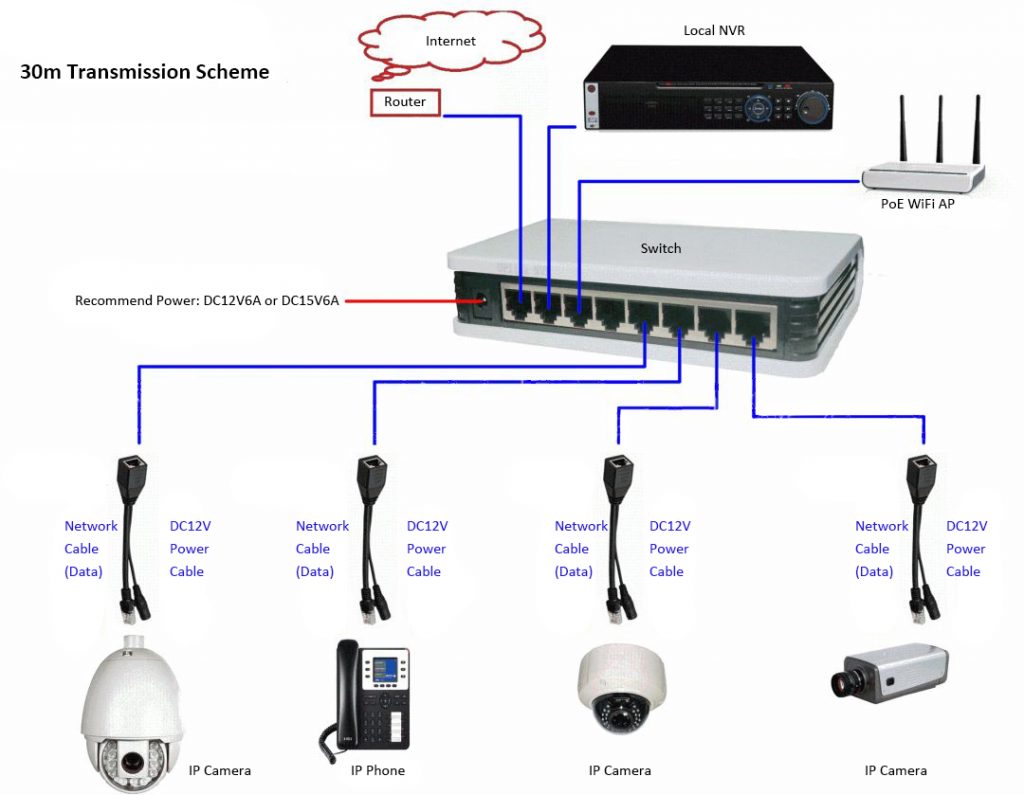

  2.PoE电源模式,网络摄像机+ PoE开关

  与以前的方法相比,这样可以节省电源线。网络摄像机仅需要网络电缆作为信号传输介质,并且不再需要电源线。网络电缆可以是非屏蔽Super 5类双绞线,传输距离为100米,没有任何问题。

  连接方法如下:



2-PoE电源模式-1

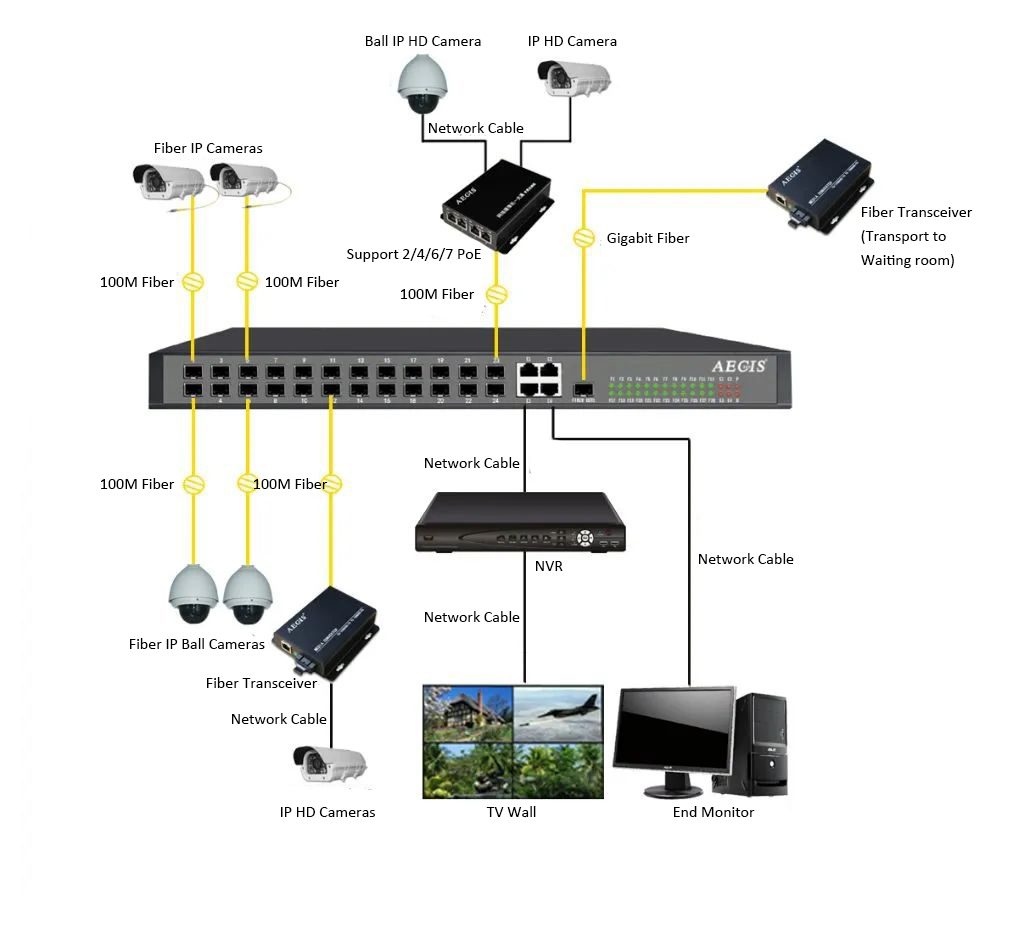

  3.在长距离情况下,网络摄像机+光纤+收发器

  网线的传输通常在100米以内,如果超过100米,我们通常会考虑使用光纤进行传输。光纤不仅传输距离长(可以传输20公里),而且效果稳定。众所周知,光纤在传输数据时,先将数据信号转换成光信号传输,再将光信号转换成数据信号,这样就可以利用光纤收发器完成工作。

  如图所示:



3-在长距离情况下



  4.无线传输模式,相机+无线网桥

  在特定的监控系统实施环境中,如果布线困难遇到自然障碍或无法克服的障碍,我们可以使用无线传输方法,因此可以使用无线网桥。例如,在道路,电梯,已经建好的工厂,距离较远的空旷地区以及野外的居民区,可以使用无线传输方法。

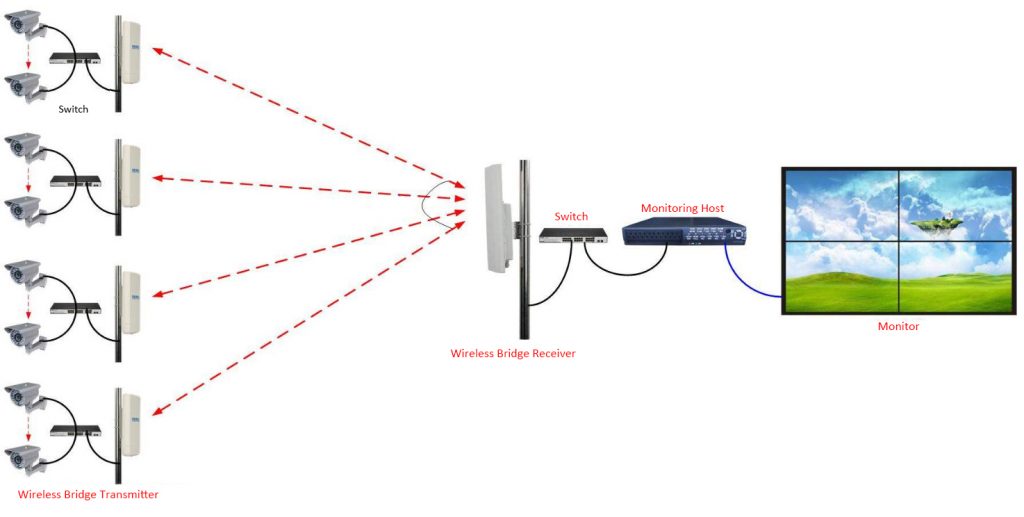

  (1)点对多点传输:



点对多点传输



  (2)点对点传输

  如果多个摄像机集中在一起,则可以将摄像机连接到交换机:



点对点传输1



  如果摄像机分散且距离较长,则每个摄像机都可以配备一对桥:



点对点传输2



  无线网桥可以将网络信号转换为无线电波以进行点对点传输。成对使用。通过点对点的定向传输,可以实现从几百米到几十公里的长距离无线传输。

  使用无线网桥的构造中的注意事项:发射器和接收器之间不应有障碍物或障碍物。这样,信号传输将是稳定的。

  5,远距离传输,网络摄像机+ OLT + ONU

  PON监控传输网络系统主要利用运营商的光纤资源来达到传输目的,为中央管理平台的各种应用提供基本保证,并更好地服务于各类用户。问题是成本很高。通常,只有公共服务项目才使用这种网络。

  它由OLT(光线路终端),用户侧的ONU(光网络单元)和ODN(光分配网络)组成。

  PON在大型监视项目中具有更好的应用,例如远程或远程监视。

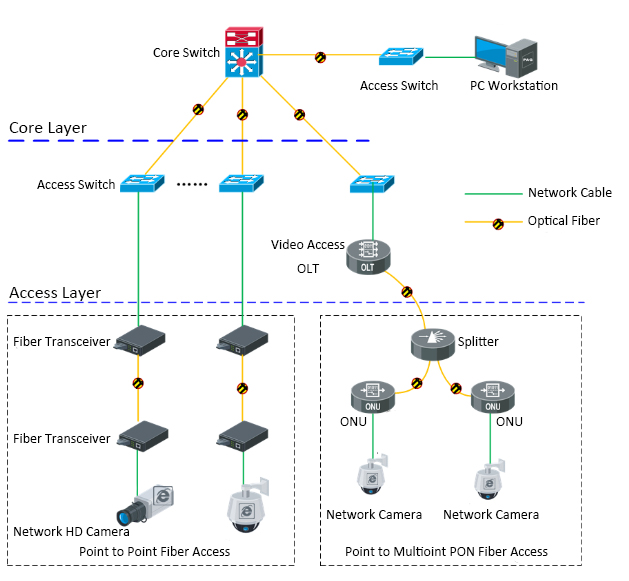

  网络结构如下图所示:

  拓扑图一



5远程传输-1



  拓扑图二



5远程传输2



  数据中心核心网

  核心层的主要设备是核心交换机。作为整个网络的大脑,核心交换机具有很高的配置性能。目前,核心交换机通常具有双电源和双引擎。因此,核心交换机通常不采用双核心交换机部署,而是需要高背板带宽和核心交换机的处理能力。

  前端视频资源访问

  前端网络使用独立的IP地址网段来完成多个前端监视设备的互连。前端视频资源通过IP传输网络连接到监视中心或数据室进行聚合。当前,前端网络访问使用两种常用方法,通常是点对点光纤访问和点对多点PON访问。接入层需要为NVR存储设备的网络访问提供支持,以确保NVR存储设备的网络环境安全可靠。

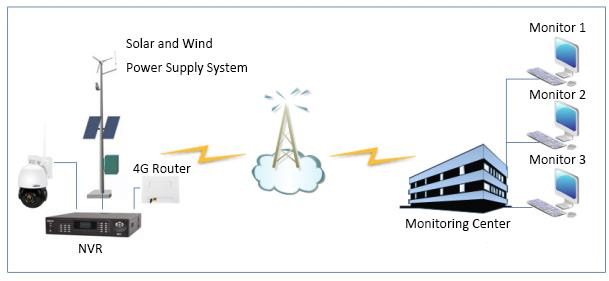

  6,室外远距离传输,4G +太阳能+摄像头

  太阳能监控系统的应用也越来越广泛。由于监视点的环境特性和长距离,因此无法使用有线或光缆传输方法。因此,应该选择无线传输方法进行数据传输。目前,4G无线传输技术已经成熟并被广泛使用。它具有信号覆盖率高,易于部署的特点,使其成为系统设计的较佳选择。



6-室外远距离传输
