华为交换机配置二层管理地址的方法

来源:未知 时间:2020-12-22 12:03

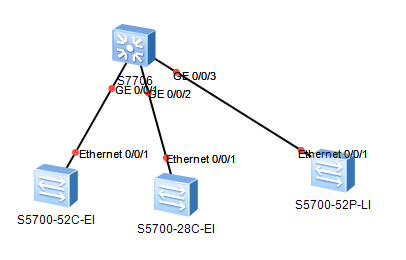

    国A项目中,使用到这些型号S5700-28C-EI、S5700-52P-LI、S5700-52C-PWR-EI的接入交换机,核心交换机使用S7706;数据规划VLAN100为管理VLAN;在S5700-28C-EI、S5700-52C-PWR-EI这两个接入交换机均可以正常创建interface vlanif 100;但是在S5700-52P-LI这个交换机上,却无法创建interface vlanif 100,系统自动提示“no enough routing domain resource!”;组网图如下






  在S7706核心交换机上创建vlanif 1的接口地址;

  #

  interface Vlanif1

  ip address 10.4.32.254 255.255.255.0

  #

  在S5700-52P-LI

  #

  interface Vlanif1

  ip address 10.4.32.253 255.255.255.0

  #

  这样即可实现对S5700-52P-LI

  交换机的远程管理;

  根因

  S5700-52P-LI 该型号的交换机为二层交换机,S5700-52P-LI 老版本V200R001C00SPC300只能支持一个VLANIF接口,而最新的版本可支持8个VLANIF接口;

  解决方案

  在该二层交换机上配置一个VLANIF接口,vlanif 1;可实现登录远程管理二层交换机,可以通过vlanif 1接口地址管理;

  V200R001C00SPC300版本的S5700-52P-LI ,只能配置一个VLANIF接口,创建第二个VLANIF时,系统会自动提示“no enough routing domain resource!”,表示接口数量超过了限制。

  若想实现对二层交换机的远程管理,可以通过创建一个VLANIF接口来实现远程管理;

  而新版本的S5700-52P-LI 可支持八个VLANIF 接口
